Triebfedern

Ihre kompakte Kraftquelle

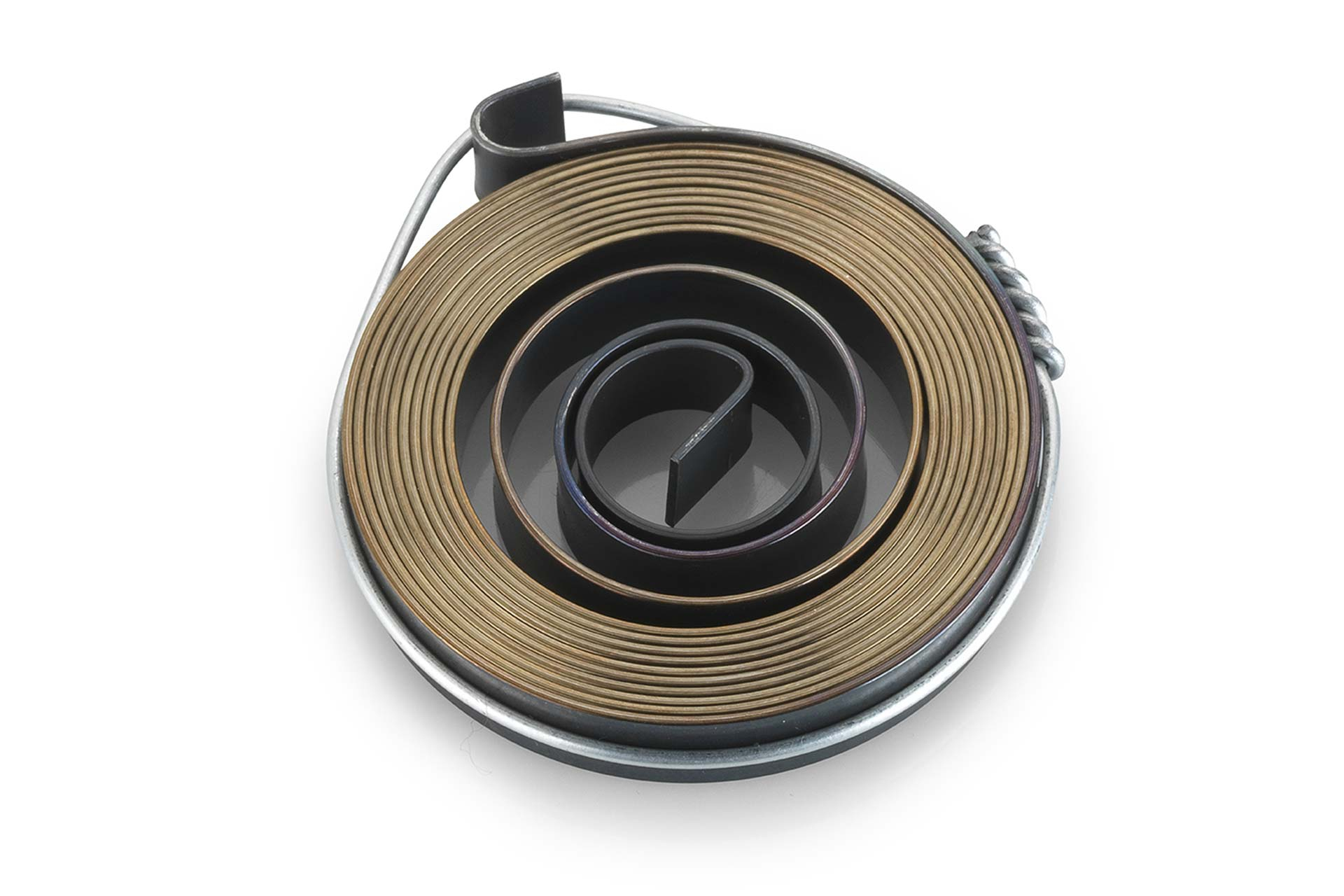

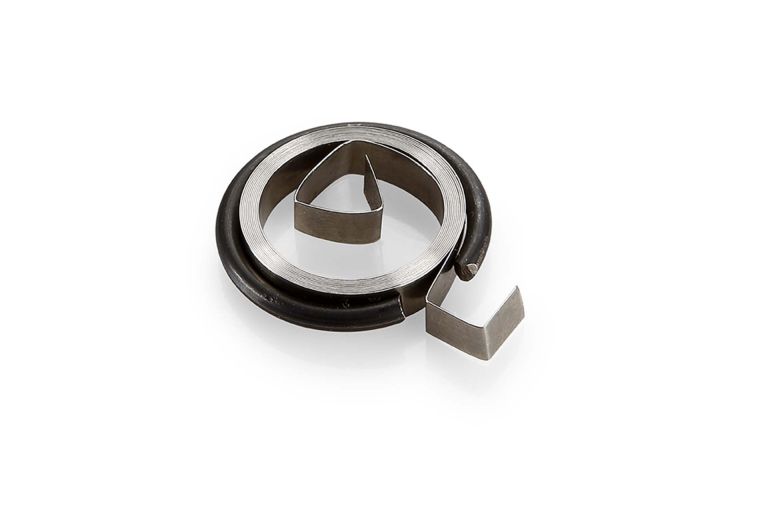

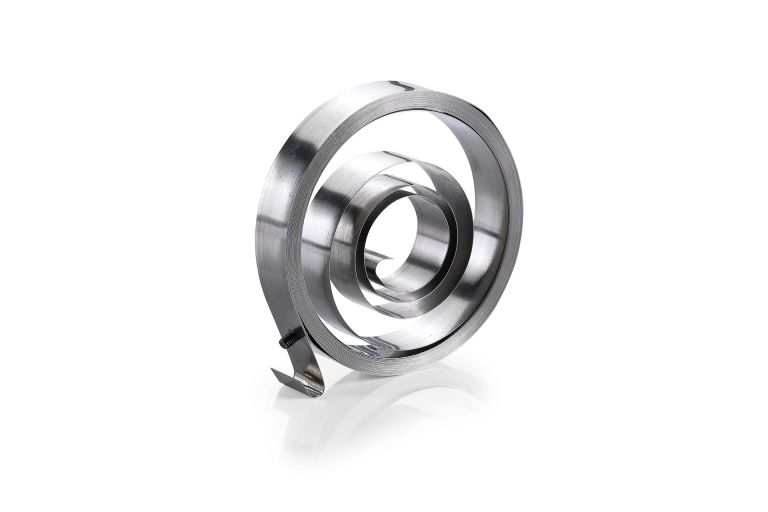

Triebfedern, die auch als Uhrfedern bekannt sind, werden durch das Wickeln eines Materialstreifens um einen Aufnahmedorn im Inneren eines Gehäuses oder eines Halterings geformt, um eine kompakte Kraftquelle zu schaffen.

Unsere Ingenieure werden Ihnen beim Entwurf und der Fertigung der perfekten Kraftfeder helfen, die sich Ihren Anforderungen anpasst. Dieser Federtyp kommt in Anwendungen zum Einsatz, die ein hohes Drehmoment erfordern, und hat eine gekrümmte Last- / Durchbiegeeigenschaft. Dies wird aufgrund von Reibung nicht glatt sein, da die Spulen den Reibungskontakt mit ihrem Nachbarn verlieren. Die genaue Kurve ist schwer vorherzusagen, da sich die Menge des aktiven Materials ständig ändert. Außerdem ist das Abwickeldrehmoment deutlich geringer als das Aufwickeldrehmoment.

Dieser Federtyp ist eng gewickelt und wird von einem Gehäuse umschlossen. Sie wird im Allgemeinen ohne Vorspannung verwendet, obwohl es möglich ist, sie vorzuspannen. Um das Design zu optimieren, muss ein Aufnahmedorndurchmesser-Bandstärke-Verhältnis vermieden werden, das außerhalb des Bereichs von 15 bis 25 liegt. Unter 15 macht die Feder einen Satz und über 25 ist das maximal erreichbare Drehmoment nicht optimal.

Kontaktieren Sie uns jetzt
Triebfedern

Vorteile und Nutzung der Triebfedern

  • Vorgespannte Kraftfedern können 25 - 55 % mehr Energie speichern als Triebfedern
  • Triebfedern können vorgespannt werden. Dies bietet 30 % mehr Drehmoment als bei einer entsprechenden nicht vorgespannten Feder
  • Die Drehmoment-Durchbiege-Eigenschaft vorgespannter Federn verläuft wesentlich flacher als ohne Vorspannung

Maße

  • Federbandstärke: 0,05 - 1 mm (0.002 - 0.04 in)
  • Federbandbreite: 1,5 - 100 mm (0.06 - 3.9 in)
  • Andere Abmessungen auf Anfrage

Materialien

Die Auswahl des richtigen Materials, die Oberflächenbehandlung und die Beschichtung sind für die Endqualität und Sicherheit des Produkts ausschlaggebend. Von Edelstählen bis hin zu den spezifischsten Materialien, die wir von den besten Zulieferern beziehen.

  • Kohlenstoffstahl
  • Edelstahl
  • Inconel
  • Elgiloy
  • Hastelloy
  • Chrom-Silizium
